Bâti

71.989.220

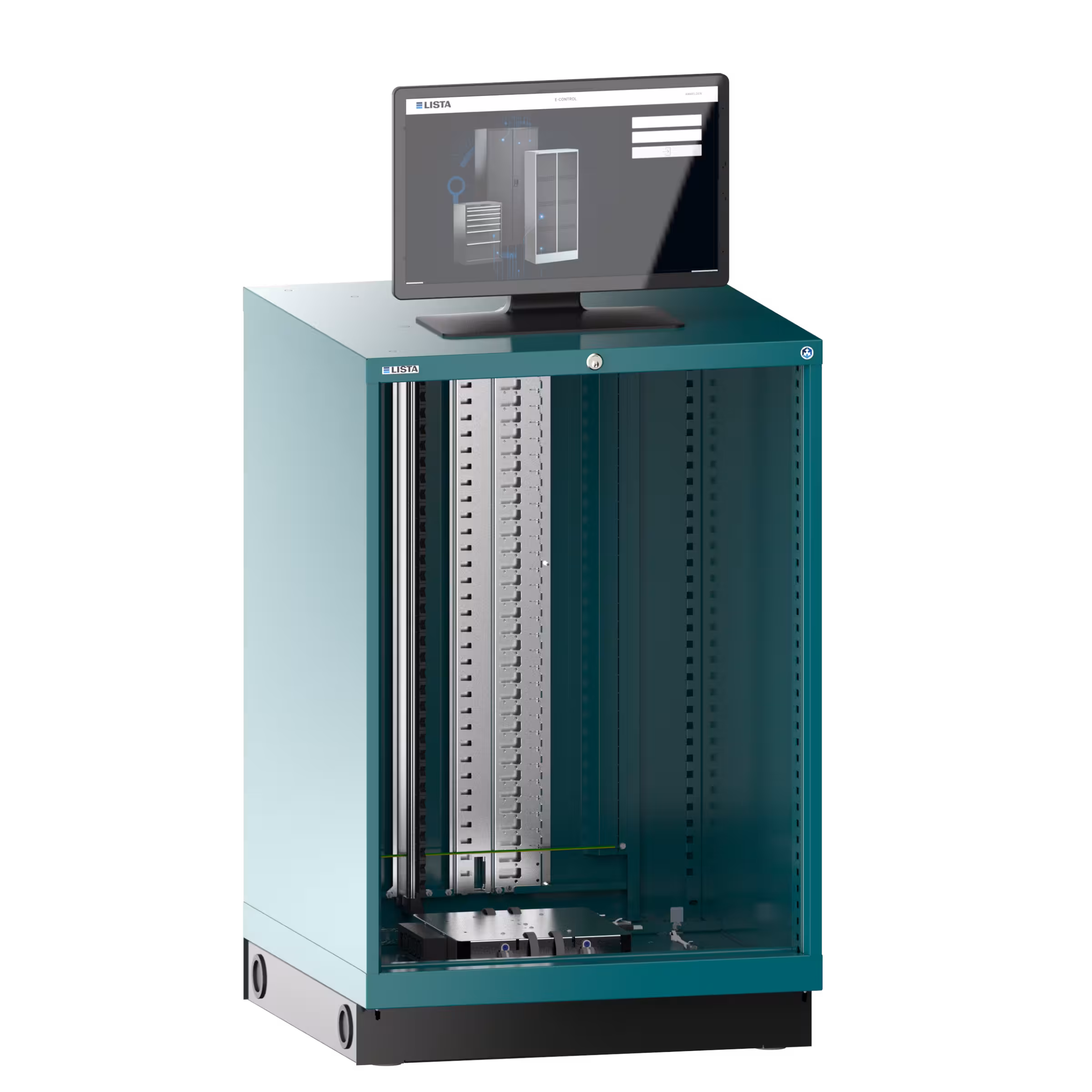

Bâti unité de base CUBE D-Series 36x36E (LxPxH) 717x725x1100mm, avec écran tactile ELO, avec socle à 2 sens pour transpalette 100mm, Bleu turquoise RAL 5018
Ajuster la quantité du produit ou supprimer des produits du panier

Autres variantes de couleurs

Accessoires

Description

Boîtier de l'unité de base CUBE D-Series, avec écran tactile ELO :
Boîtier de la plateforme matérielle CUBE destiné à accueillir des systèmes de tiroirs modulaires à commande électronique. L'unité de base contient l'unité centrale de commande et d'alimentation et est conçue pour fonctionner de manière autonome en association avec la plateforme logicielle CORE.

Caractéristiques fonctionnelles :
- Logement de systèmes de tiroirs modulaires à commande électronique
- Barres lumineuses à LED pour l'affichage visuel de l'emplacement de stockage et de l'état
- Sécurité anti-extraction individuelle
- Déverrouillage d'urgence mécanique et électronique
- Porte de service pour l'accès à la maintenance et à l'entretien

Contenu de la livraison :
- Tableau électrique avec électronique de puissance et unité de commande
- Câbles de raccordement (CH / DE / FR / GB)
- Câble de connexion réseau
- Câble de mise en chaîne pour relier les unités d’extension
- Socle pour chariot élévateur à 2 voies, avec pieds de mise à niveau et caches de socle
- Cylindre KEY Lock à fermeture unifiée DOM 2C 3, avec 2 clés
- Écran tactile ELO, avec socle inclinable

Écran tactile ELO, avec socle inclinable :
- Écran tactile PCAP 22" (10 points de contact), Full HD 1920×1080
- Luminosité 225 nits, contraste 1000:1
- Connexions : VGA, HDMI, audio, USB-B (tactile), USB-A, 4× micro-USB
- Alimentation par bloc d'alimentation 12 V, poids 10,8 kg
- Socle inclinable : inclinaison de 5° vers l'avant / 70° vers l'arrière
- Livraison comprenant le socle E351600 et l'ensemble des câbles

Construction :
- Boîtier en tôle d'acier
- Couleur selon le nuancier

Caractéristiques techniques

Désignation
Bâti
Poids à vide kg
52
Unités LISTA
36 x 36 E
Largeur mm
717
Profondeur mm
725
Hauteur mm
1100
Hauteur du bâti mm
1000
Hauteur utile mm
900
Exécution
avec écran tactile ELO
Couleur
Bleu turquoise RAL 5018
Avantages spécifiques aux produits
add_box

Concepts d’utilisation flexibles
Commande directe sur l’armoire ou via une gestion centralisée ou décentralisée dans le réseau. Le système peut ainsi être intégré de manière flexible dans les
processus et structures organisationnelles existants.

add_box

Tailles flexibles des emplacements de stockage
Différentes hauteurs de tiroirs et subdivisions flexibles permettent de stocker tous les articles de manière claire et peu encombrante.

add_box

Accessoires et options d’identification
Le lecteur de codes barres, la carte RFID et l'écran tactile permettent une identification sécurisée sur l'armoire. Le système s'adapte de manière flexible aux processus existants.

add_box

Guidage de l’utilisateur par éclairage LED
Les voyants LED indiquent avec précision le tiroir ou le casier à ouvrir. Le prélèvement est effectué plus rapidement et les temps de recherche sont réduits.

add_box

Niveaux d’accès précis
Les accès peuvent être définis sur certains casiers ou tiroirs individuels. La capacité de charge pouvant atteindre 200 kg par tiroir, la stabilité et la sécurité sont garanties.

add_box

Positionnement aisé
Grâce au socle intégré, l’armoire à tiroirs se transporte facilement avec le transpalette et, si nécessaire, se déplace rapidement.

add_box

Mise en réseau modulaire des systèmes
Les armoires peuvent être connectées de manière flexible à un système en réseau. Il est possible d’intégrer les systèmes LEC LISTA existants.

add_box

Déverrouillage d’urgence et accès de service
L’ouverture de secours mécanique par clé et l’accès de service USB garantissent l’accès dans des situations exceptionnelles. L’accès de service à l’arrière permet d’accéder directement à la barre de fermeture, à l’électronique et à la passerelle.
